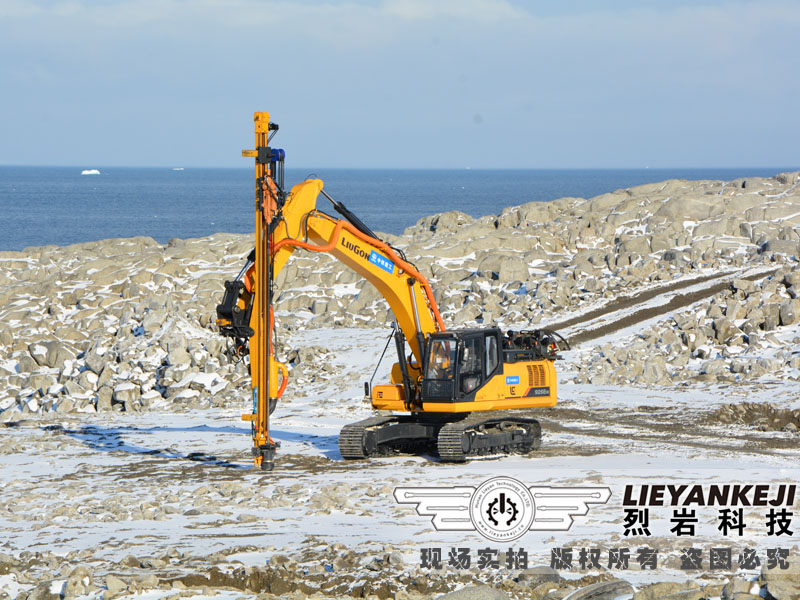

1分钟打穿1米厚岩石,顶20个打孔工人~全液压凿岩机“牛”
全液压凿岩机适用于矿山、水利、隧道等工程凿岩作业,具有能量利用率高、凿岩速度快、更适合岩石特性等优点,是破岩凿孔的理想工具之一,1分钟打穿1米厚岩石,顶20个打孔工人~全液压凿岩机“牛”
1)将全液压凿岩机操作变得非常简单,普通的挖掘机操作员经过几天的培训就可以正常进行凿岩钻孔作业;
2)智能控制系统在钻孔的过程中遇到卡钎时会自动减慢钻进或提钻,顺利消除卡钎恢复正常钻孔;
3)遇到空洞夹层时,会自动调整,避免钻孔偏斜;
4)遇到泥层时,会自动降低冲击力和钻孔速度,避免堵孔;
5)当钻头未能有效接触岩石时,自动关闭重冲击,有效防止损坏钻机;
一、全液压凿岩机的结构:
分三大部件组成,即旋转、冲击和旁侧注水等。
1、 旋转
旋转部分包括:一个小尺寸的液压马达,用来驱动齿轮变速箱,变速箱可以增大扭矩,降低液压马达对钎尾的转速。
2、 冲击
冲击部分包括:
⑴活塞:作用于钎尾上的冲击活塞的冲击频率,可根据岩石性质提前调好。
⑵与机体相连的分流阀,驱使活塞做往复运动。
⑶液压蓄能器,用其补充冲击流量。
3、 旁侧注水装置
旁侧注水部分包括
⑴进水口,包括8—12bar,流量为1500升/小时的水,起到排除粉尘和润滑钎头的作用。
⑵油雾进气口,预先穿过冲击体和旋转机体,最后进入注水装置的油雾,(排气量6000升/小时)用来防止粉尘渗入凿岩机,空气由装在台车上的压风机提供。风路容易散热,油雾润滑着运动零件,尤其是旋转部分和注水部分,并起到凿岩机的密封作用(气密封)。
二、润滑部分
液压油能保证所有运动件的润滑,再加上二个外部注油嘴,一个装在前轴承套部,用来润滑钎尾;一个注水壳体前部,用来润滑转动件。
⑴有节制的润滑(每班2—3)下,为避免润滑油渗入冲击体。
⑵安装旁侧注水部分时,要用油雾润滑后装配。
三、全液压凿岩机储存
全液压凿岩机储存在干燥场地,液压油起(贮藏时)保护的作用,用塞子堵好所有接头,以防液压油流出。钎尾要存放在铺有油纸的台架上。
新机出厂前都经过试验,上好防护油塞。塞子在使用装机前不得拿掉。
用户在全液压凿岩机安装过程中,切记不可将外界异物、颗粒带入循环系统。必须注意:永远不得让全液压凿岩机在装上钎尾前空打。
全液压凿岩机以高压油位动力源,通过推动活塞来冲击钎子的凿岩器械,活塞在阀的控制下来回运动(也有无阀的)。液压凿岩机的优点是钻速比较快,扭矩大,频率高,冲击功高,能耗低,效率高。
液压凿岩机的寿命很长,卡钻事故的发生率也很少。
